Visualizzazione delle linee di forza del campo magnetico generato da una corrente elettrica.

Procedimento

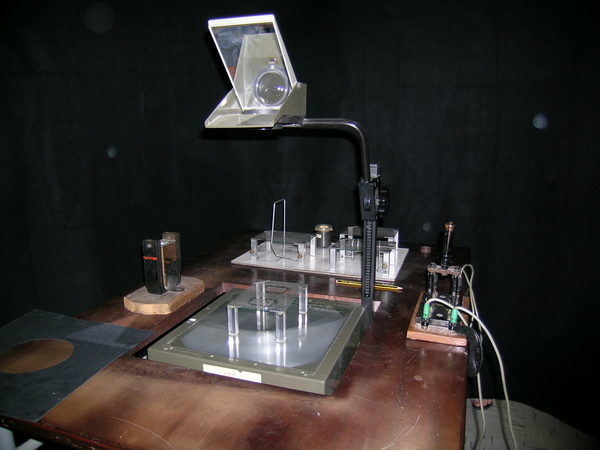

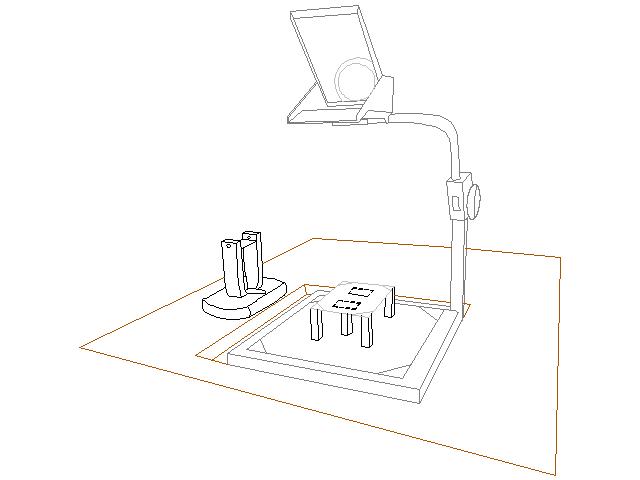

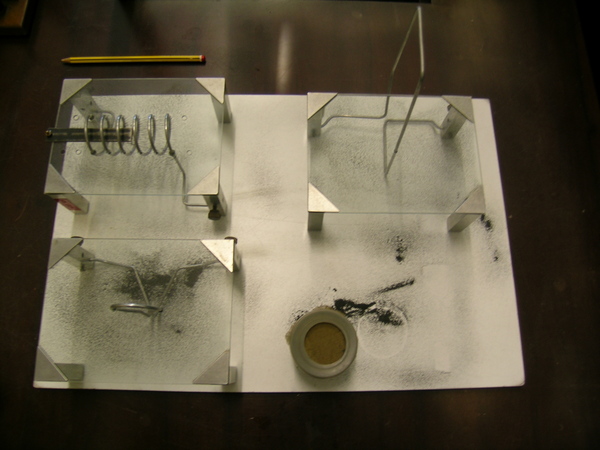

Si dispone della limatura di ferro sopra degli schermi di vetro. Uno di essi è posto sopra un magnete a U, mentre negli altri schermi sono inseriti dei circuiti conduttori di varia forma collegati a un alimentatore. Per visualizzare meglio la distribuzione della limatura, gli schermi sono posti sopra un proiettore.

Osservazioni

Il campo magnetico generato nei vari casi viene visualizzato attraverso la distribuzione della limatura di ferro, che si orienta secondo le linee di forza del campo.
