ES10 - Campo elettrico (visualizzazione linee di forza)

Visualizzazione delle linee di forza di un campo elettrico.

Procedimento

Delle lamine conduttrici sagomate in varie forme sono incollate sopra lastre di vetro e collegate a un generatore di tensione. Si dispone sopra alle lastre un contenitore piatto di vetro contenente un liquido in cui del semolino colorato in sospensione è libero di muoversi. Per le osservazioni, si pongono le lastre sopra un proiettore.

Osservazioni

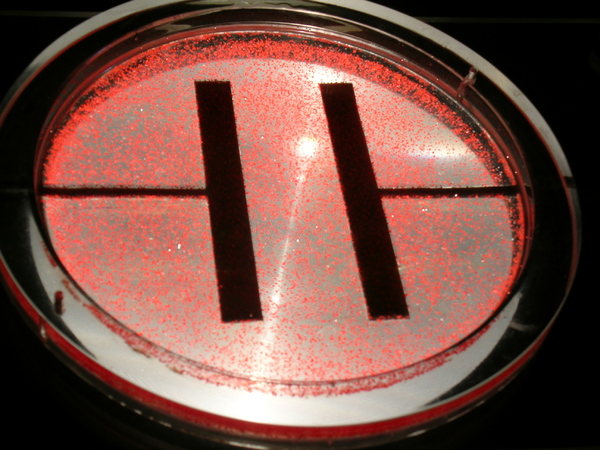

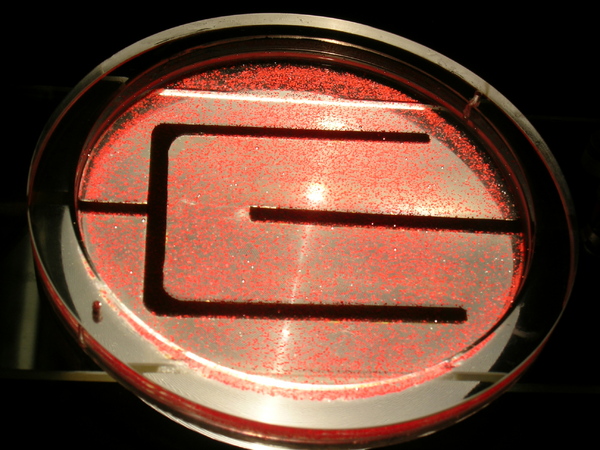

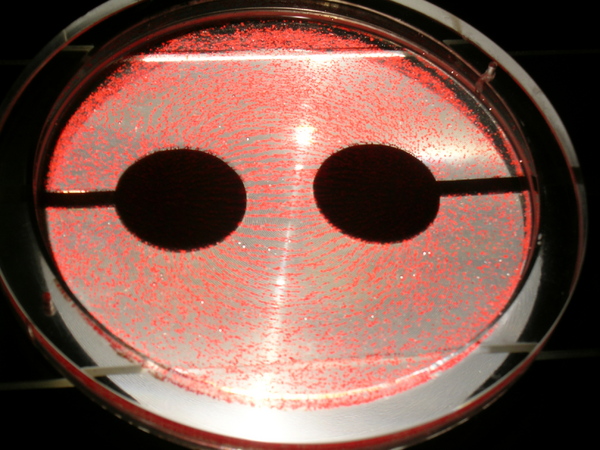

Quando il generatore è in funzione, si osserva che i granelli di semolino si orientano, permettendo di visualizzare le linee di forza dei campi elettrici presenti nei vari casi.

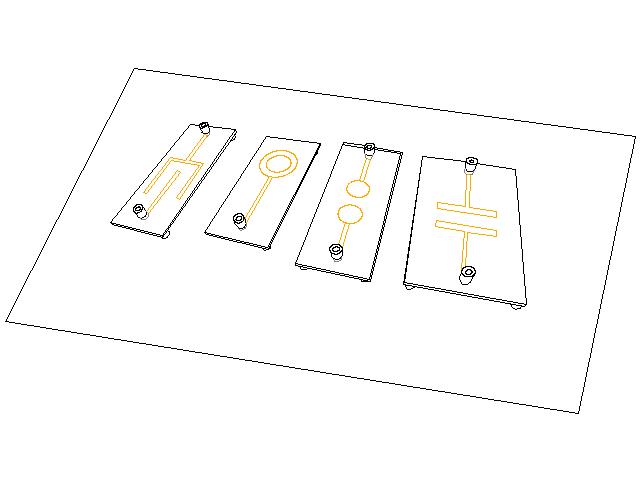

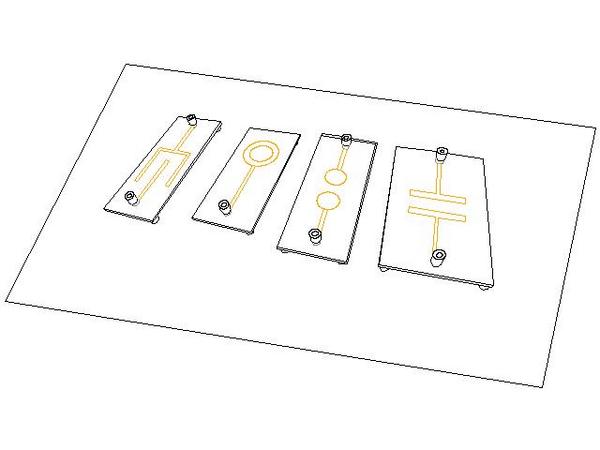

Schema Allestimento

schema

Immagini

foto foto 3 foto 4 foto 5 foto 6 schema
