Studio del fenomeno della diffrazione delle onde elettromagnetiche.

Procedimento

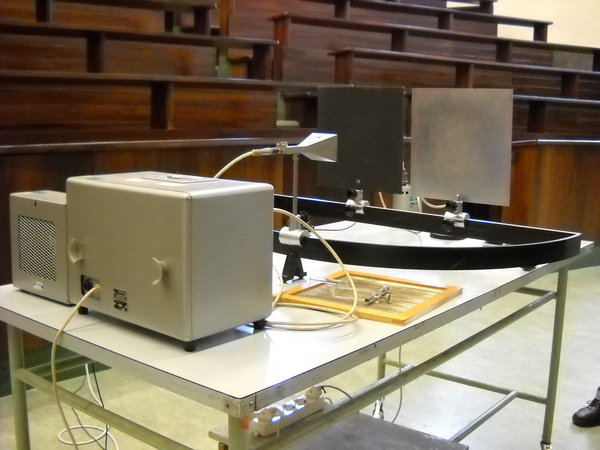

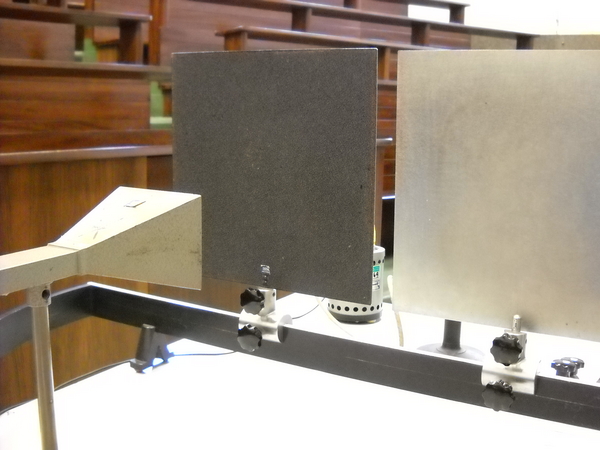

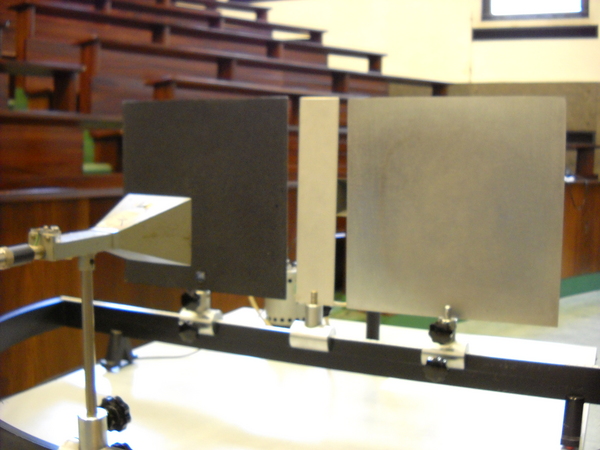

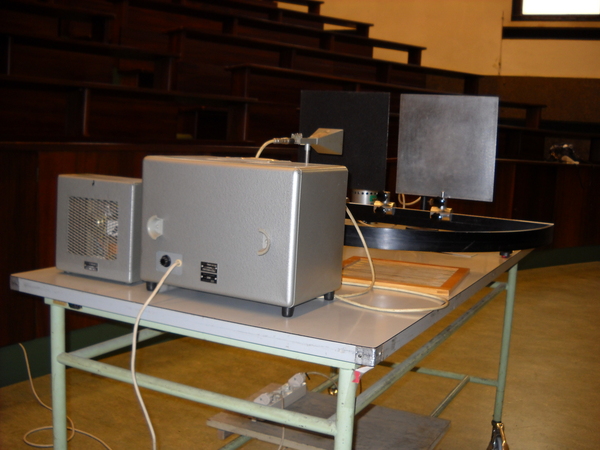

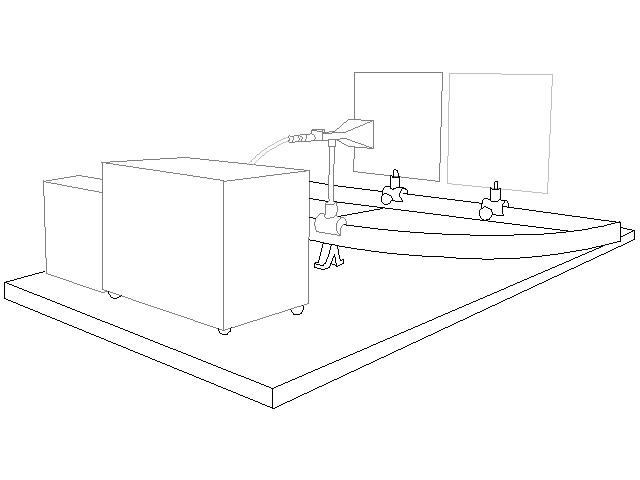

Sulla parte curva di un supporto semicircolare, viene posizionato un diodo ricevitore e, di fronte, sul diametro del supporto, vengono posti due schermi metallici, uno vicino all’altro, davanti a un diodo emettitore. Si analizzano con il ricevitore le caratteristiche dell’onda emessa dal diodo e difratta dalla fenditura tra i due schermi. In un secondo tempo, si realizza con un terzo schermo una doppia fenditura e si studiano anche in questo caso le caratteristiche del segnale trasmesso.

Osservazioni

Nel caso della fenditura singola, variando la posizione del ricevitore lungo la parte curva della guida, si mostra che il segnale da origine a una figura di diffrazione con massimi e minimi la cui posizione dipende dalle caratteristiche del sistema (larghezza della fenditura, lunghezza d’onda del segnale, posizione dello schermo). Nel caso delle due fenditure, si studia la figura di interferenza tra le onde trasmesse dalle due fenditure.
