OT17 - Polarizzazione cromatica

Si osservano figure di interferenza in luce polarizzata utilizzando strati sovrapposti di materiale birifrangente.

Procedimento

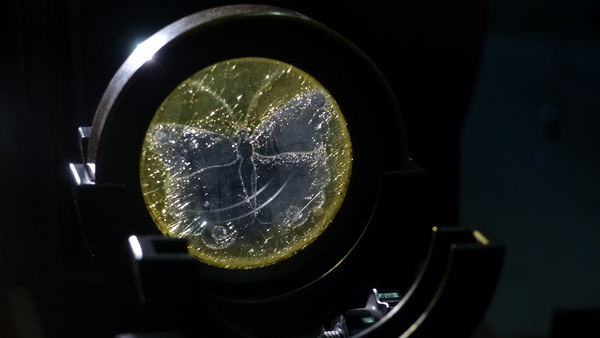

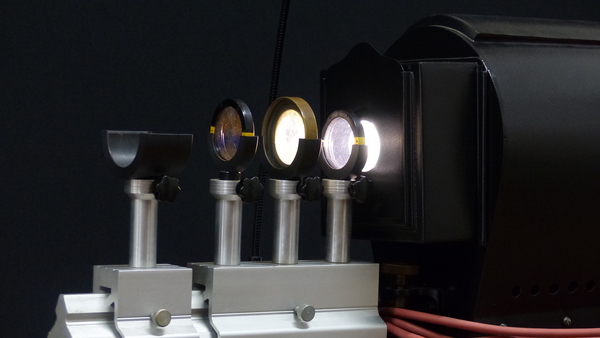

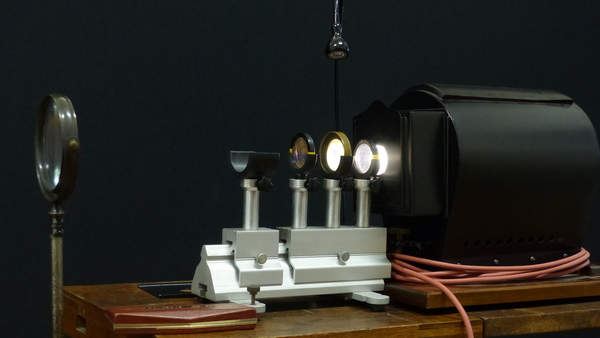

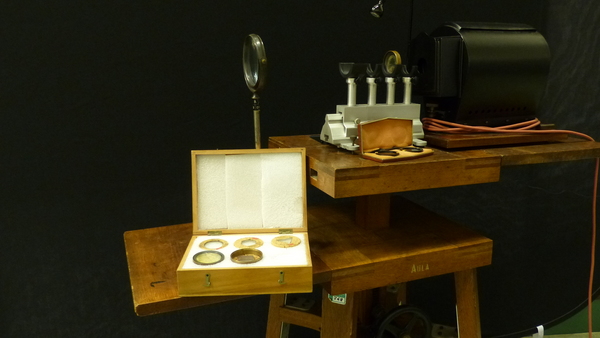

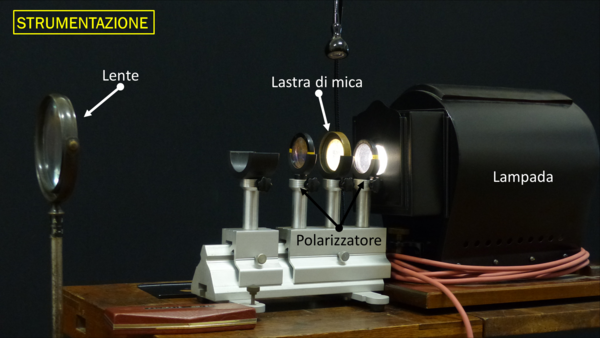

Sul banco ottico viene posizionata una lastra posta fra due polaroid. La lastra è costituita da strati di materiale birifrangente (mica) ed è divisa in zone di spessore diverso. Sul sistema viene fatto incidere un fascio di luce parallela prodotto da un lanterna con diaframma. Si osservano su uno schermo bianco le caratteristiche del fascio trasmesso quando si modifica l’orientazione relativa dei due polaroid.

Osservazioni

Si osservano sullo schermo regioni colorate legate all’interferenza fra i raggi ordinari e straordinari. I diversi colori dipendono dai diversi spessori delle varie zone della lastra. Si nota che ruotando uno dei polaroid, cambiano i colori: passando dalla configurazione in cui i polaroid hanno il loro asse di trasmissione parallelo a quella in cui gli assi sono ortogonali, si osserva che i colori si spostano verso i loro complementari.

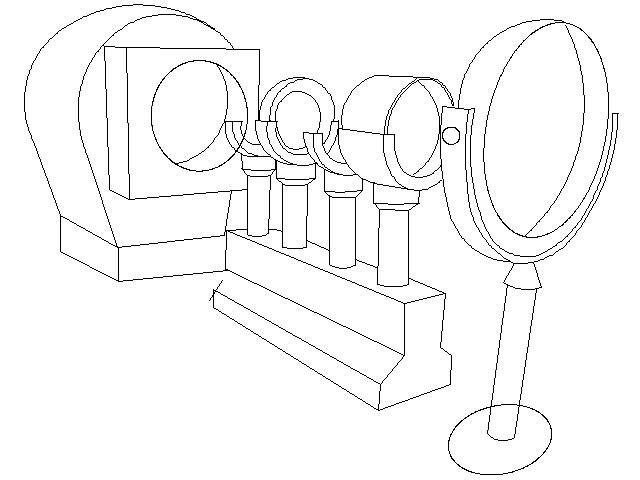

Schema Allestimento

schema
