Si studia con l’utilizzo di una lente semicilindrica la legge della rifrazione e si osserva il fenomeno della riflessione totale.

Procedimento

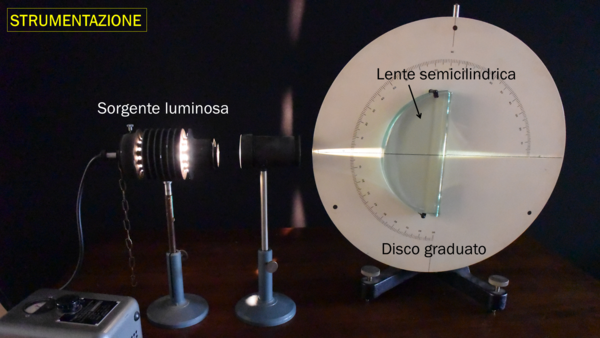

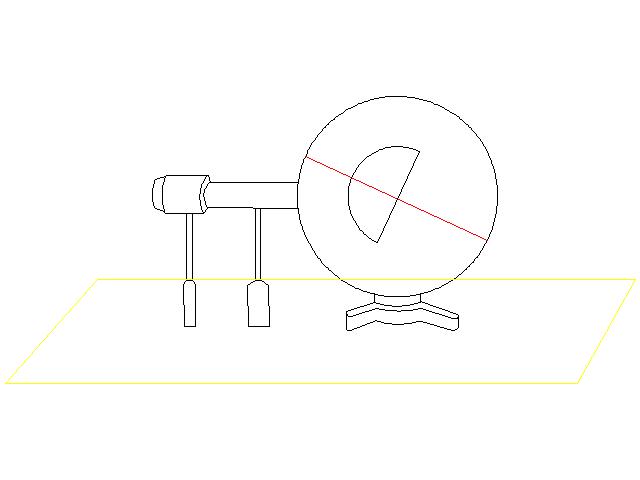

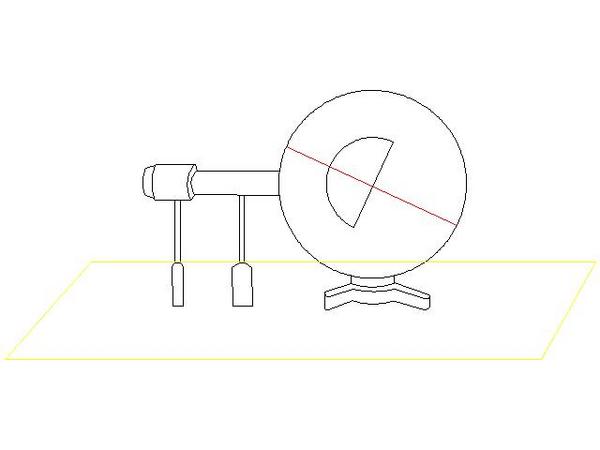

Una lente semicilindrica (indice di rifrazione n=1.5) è fissata a un disco graduato in modo che il centro della lente coincida con il centro del disco. Un raggio laser viene proiettato radente il disco in direzione della parte curva della lente e verso il centro della lente. Si ruota la lente e si studia la relazione tra angolo di incidenza e angolo di rifrazione nel passaggio del raggio laser dalla lente all’aria.

Osservazioni

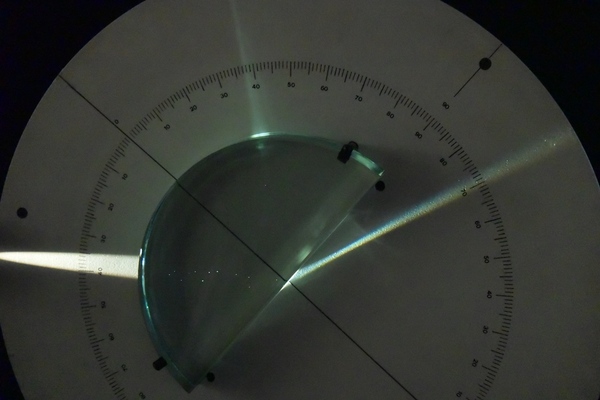

Nel passaggio dalla lente all’aria, il raggio si allontana dalla normale alla superficie di separazione e la relazione tra gli angoli formati dal raggio incidente e dal raggio rifratto con la normale soddisfa la seconda legge di Snellius –Descartes. Si osserva che se l’angolo di incidenza supera un angolo limite, il raggio viene completamente riflesso dalla superficie che separa i due mezzi (riflessione totale). Nel caso in esame l’angolo limite vale 43°.
