EM17 - Autoinduzione in corrente alternata

Osservazione dell’effetto dell’autoinduzione in un circuito.

Procedimento

Si utilizzano due circuiti posti in parallelo: nel primo viene inserita una resistenza e nel secondo una bobina (induttanza) con resistenza interna pari a quella del primo circuito. In ogni circuito viene inserita una lampadina uguale. I due circuiti vengono alimentati con una tensione di 12 Volt e, tramite un commutatore, si può scegliere di alimentarli in corrente continua o alternata.

Osservazioni

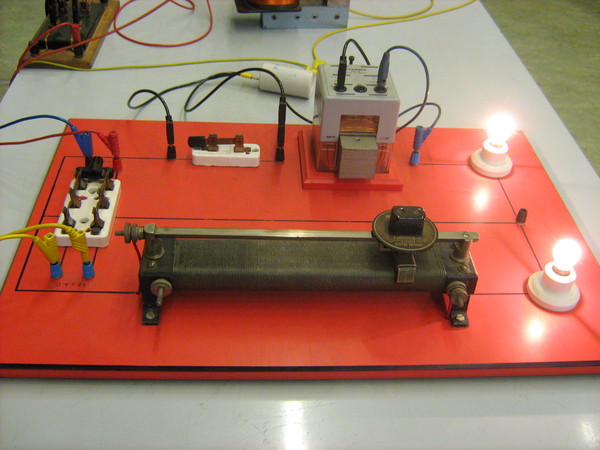

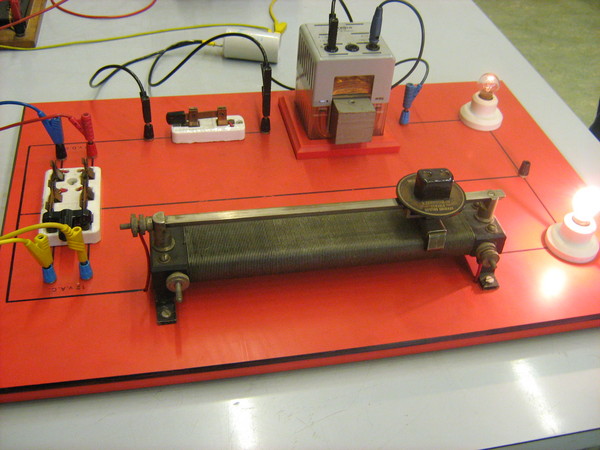

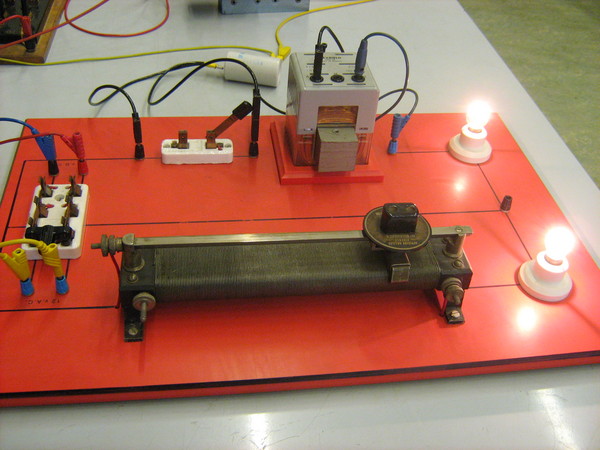

Alimentando i due circuiti con la corrente continua, le due lampadine mostrano la stessa intensità luminosa. Quando invece i due circuiti vengono alimentati da corrente alternata, solamente la lampadina del primo circuito mantiene la stessa intensità luminosa, mentre la lampadina posta in serie con la bobina presenta una luminosità molto inferiore, a causa dell’autoinduzione nella bobina.

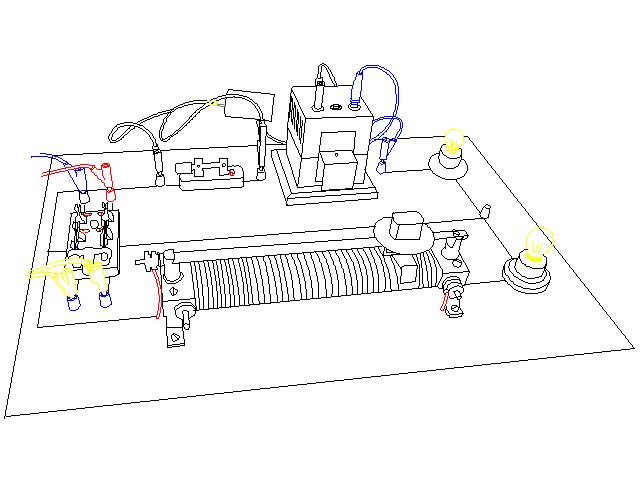

Schema Allestimento

schema

Immagini

foto foto2 foto3 schema
