EM14 - Disco di Arago

Osservazione degli effetti dell'induzione elettromagnetica.

Procedimento

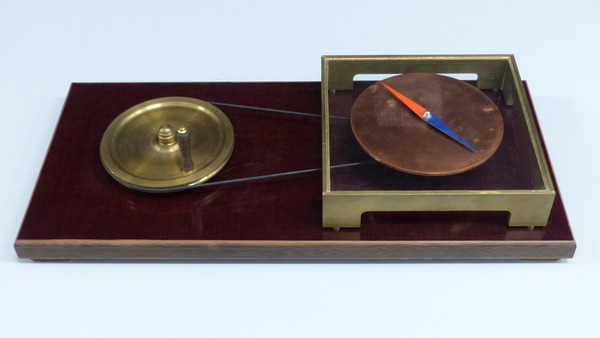

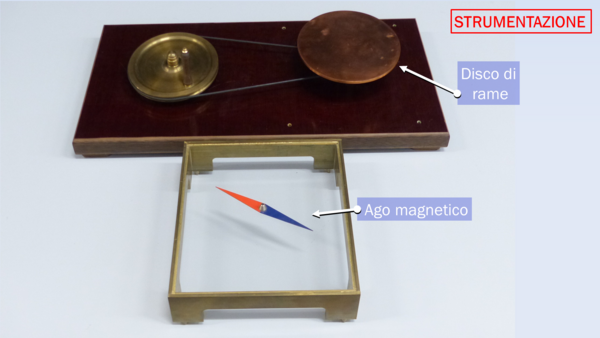

Lo strumento è composto da un disco di rame fissato su un’asse verticale, che può essere messo in rotazione, tramite una cinghia, da una ruota munita di una manovella. Il disco di rame è coperto da una lastra di vetro. Al di sopra di questa, in corrispondenza del centro del disco è appoggiato un piedino verticale su cui è libero di ruotare un ago magnetico. Si mette in rotazione il disco e si osserva il comportamento dell'ago.

Osservazioni

Si osserva che l'ago magnetico ruota nello stesso verso di rotazione del disco. Tale effetto è legato alla presenza di correnti indotte nel disco di rame che, per la legge di Lenz, si oppongono al moto relativo disco-magnete.

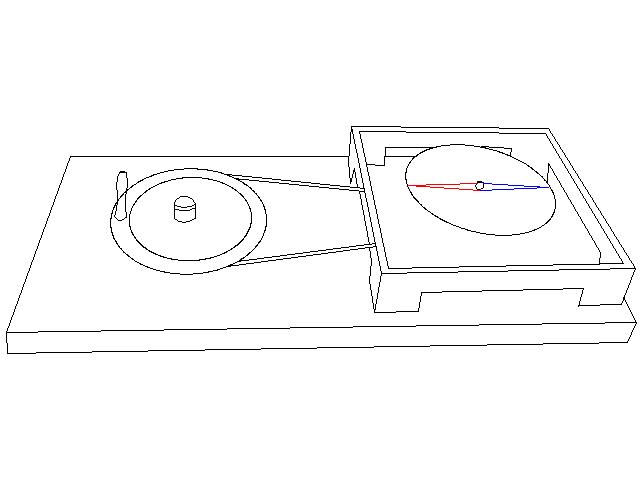

Schema Allestimento

schema

Immagini

schema strumentazione strumentazione
