Studio dell’effetto tunnel nella trasmissione di microonde.

Procedimento

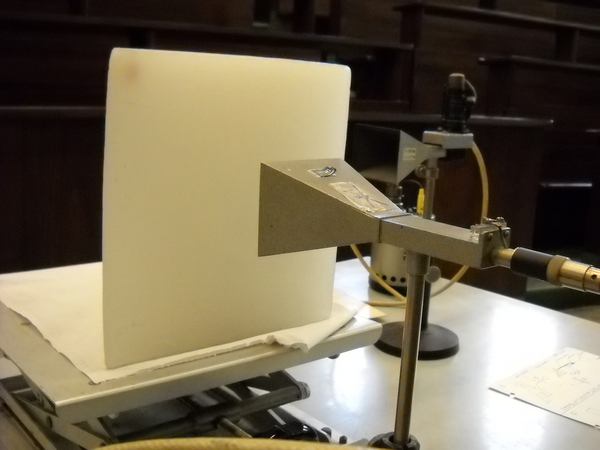

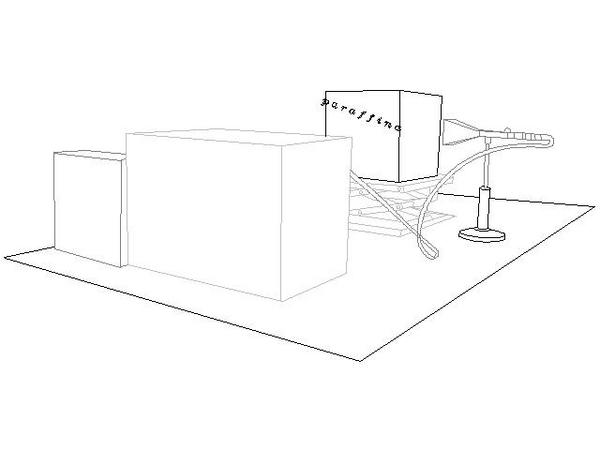

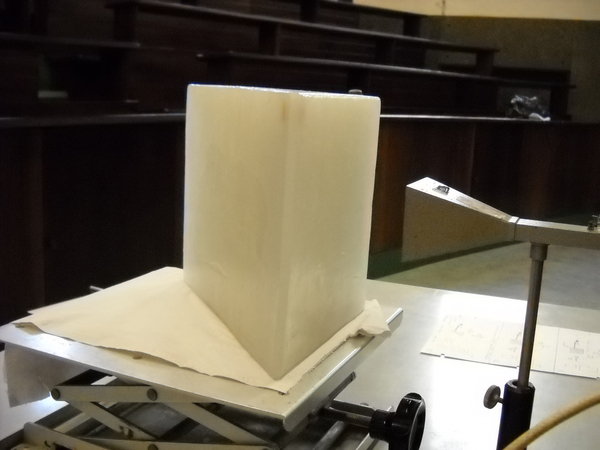

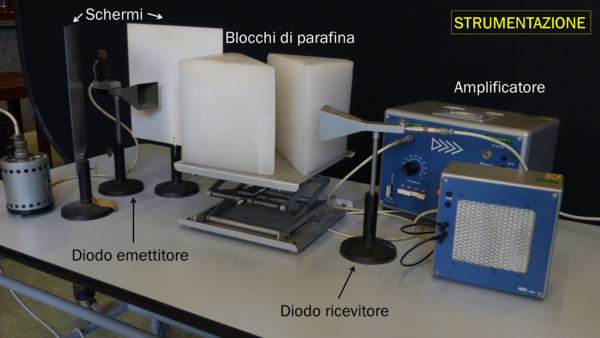

La radiazione emessa da un diodo viene direzionata verso dei blocchi di paraffina a forma di prisma in varie configurazioni: si posiziona dapprima un solo prisma orientato in modo da produrre una riflessione totale della radiazione a 90° rispetto alla direzione d’incidenza , poi due prismi uniti a formare un cubo e infine i due prismi separati da una distanza dell’ordine della lunghezza d’onda della radiazione. In tutti e tre i casi, si studia con un diodo ricevitore la direzione di trasmissione del segnale.

Osservazioni

Nel primo caso, si osserva la riflessione totale. Nel secondo caso, la radiazione attraversa i due prismi uniti mantenendo la direzione iniziale. Nel terzo caso, una parte del segnale viene riflessa dal primo prisma, ma una parte viene trasmessa attraverso entrambi i prismi mantenendo la direzione d’incidenza (effetto tunnel).
