Studio della riflessione e della polarizzazione delle onde elettromagnetiche.

Procedimento

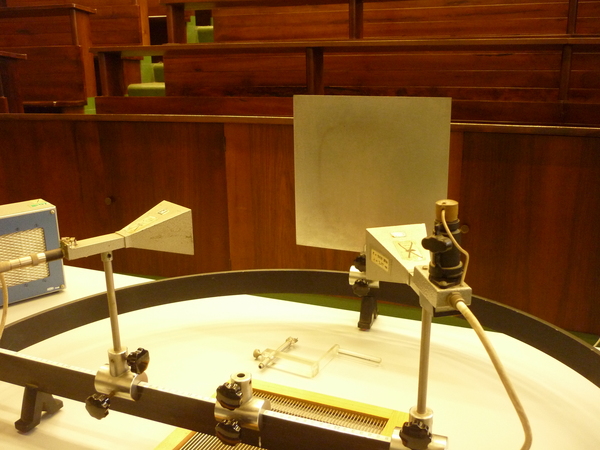

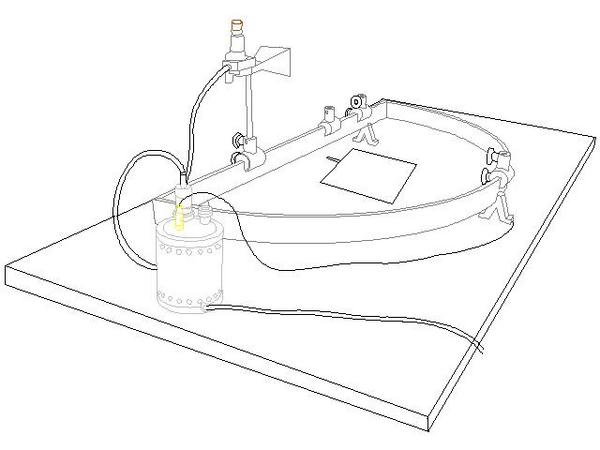

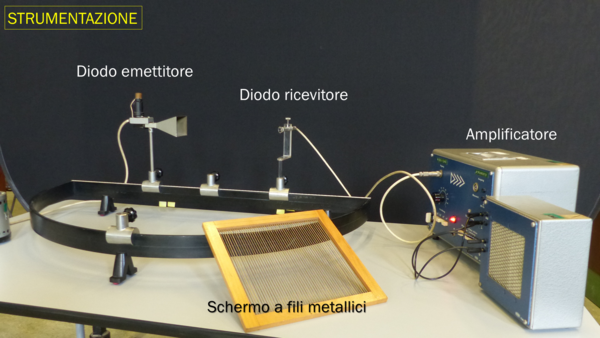

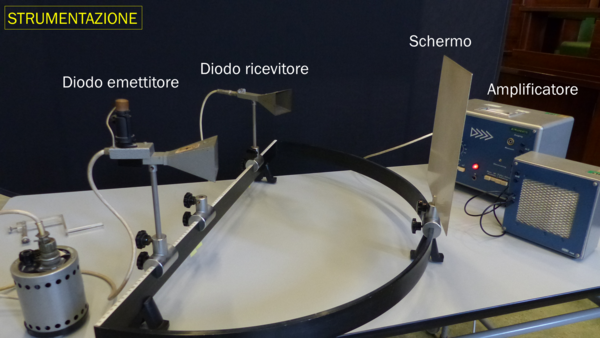

Su un supporto semicircolare vengono posizionati un diodo emettitore, un diodo ricevitore e uno schermo metallico. Il diodo ricevitore è collegato a un altoparlante. Si spostano i due diodi e lo schermo e si osserva in quali posizioni relative l’onda emessa dal diodo emettitore viene raccolta dal ricevitore dopo essere stata riflessa dallo schermo. In un secondo tempo, i due diodi sono diretti uno verso l’altro e tra di loro viene interposto prima uno schermo di legno, poi uno metallico e infine uno schermo a fili metallici.

Osservazioni

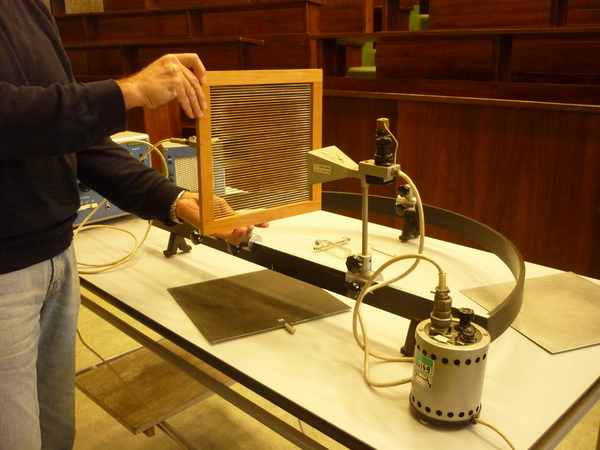

Nel primo caso, si osserva che le onde arrivano al ricevitore solo se la posizione reciproca di emettitore, schermo e ricevitore soddisfa la legge della riflessione. Nel secondo caso, si nota che le onde vengono assorbite completamente dallo schermo di metallo e parzialmente da quello di legno. Quando viene interposto lo schermo a fili, si nota che vengono trasmesse solo se i fili sono orientati parallelamente al piano di oscillazione dell’onda emessa (onde polarizzate).
