EM07 - Forza su un conduttore in un campo magnetico (circuito con lato mobile)

Si osserva l’azione di un campo magnetico uniforme su un conduttore mobile percorso da corrente elettrica.

Procedimento

Sopra due elettromagneti viene collocato un circuito elettrico costituito da due binari fissi paralleli collegati da una piccola asta di sezione circolare libera di muoversi lungo i binari. Si osserva cosa succede all’asta in presenza del campo magnetico generato dai due elettromagneti con lo stesso verso di polarizzazione.

Osservazioni

Si osserva che l’asta scorre sui binari e il verso di scorrimento dipende dalla polarità degli elettromagneti e dal verso della corrente. Viene così mostrata in modo esplicito la relazione che esiste tra il verso della corrente, il verso del campo magnetico e quello della forza che il campo esercita sul conduttore mobile.

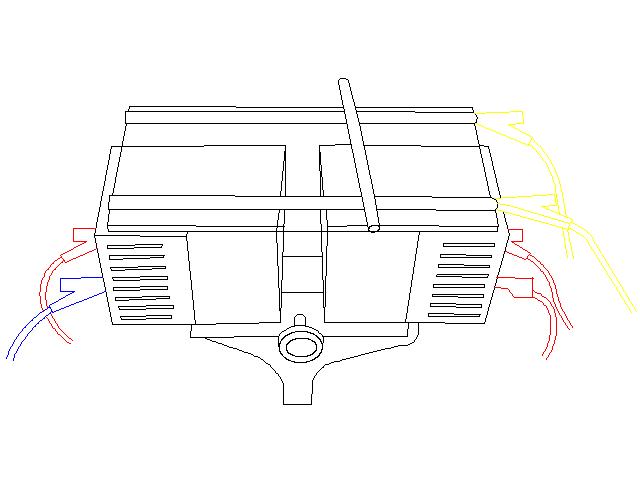

Schema Allestimento

schema

Immagini

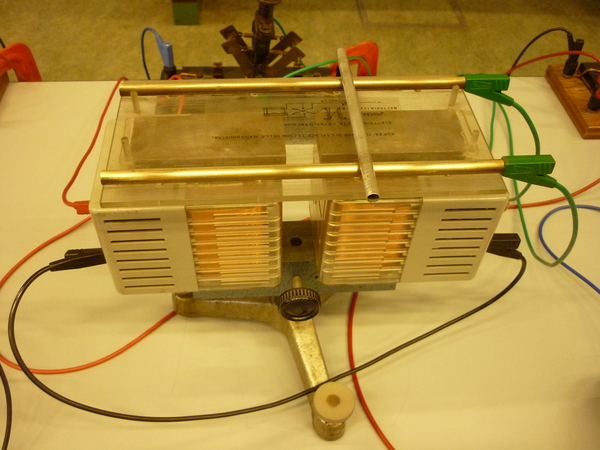

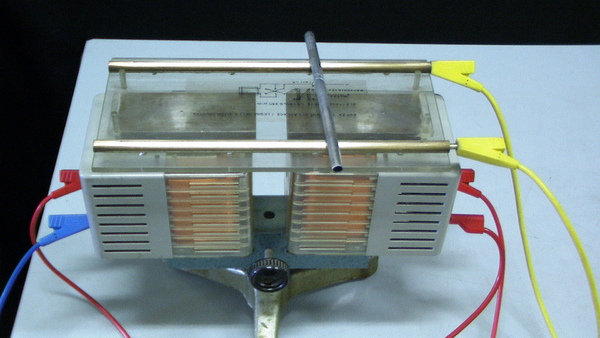

foto 1 foto 2 schema foto
