Costruire un circuito elementare per prendere contatto con i concetti di elettricità.

Procedimento

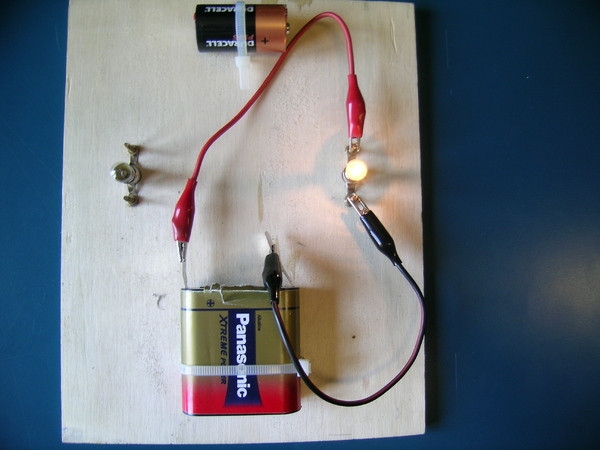

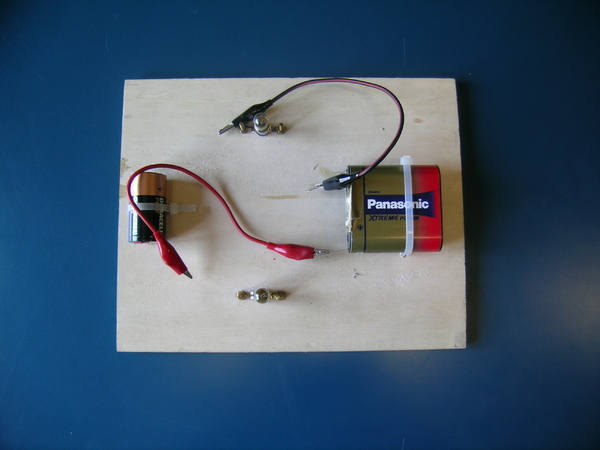

Si provi ad accendere le lampadine presenti sulla tavoletta con il materiale fornito. Si provi prima con una pila e poi con l'altra, usando i fili di collegamento a disposizione. Si osservino i modi in cui si è riusciti ad accendere la lampadina e come devono essere collegati i fili alle batterie, prendendo cosi confidenza con il concetto di circuito elettrico.
Si provi ora ad accendere la lampadina senza usare i fili di collegamento.

Osservazioni

Per accendere la lampadina si devono collegare i due poli della pila alle due estremità del portalampada con cavetti conduttori, in modo da formare un circuito senza interruzioni (un circuito chiuso). La lampadina è costituita da un bulbo di vetro all'interno del quale si vede un filamento che ha le estremità saldate rispettivamente sul fondo e sul collo della lampadina, in prossimita del bulbo di vetro. Le saldature si riconoscono per il colore grigio del materiale con cui sono fatte. Per accendere la lampadina è necessario collegare un polo della pila con il fondo della lampadina e l'altro polo con il collo della lampadina: in tal caso il circuito viene chiuso attraverso il filamento della lampadina. Nel portalampadina una estremità è in contatto con il collo, l'altra con il fondo della lampadina, e tra la due parti c'è un dischetto di plastica. La lampadina si accende solo se il circuito è chiuso. In queste condizioni ciò che può fluire da un polo all'altro della pila attraverso i cavetti ed il filamento della lampadina è una corrente elettrica. In base al modello atomico della materia ciò che può spostarsi in un conduttore sono gli elettroni che, quando il circuito è chiuso si sposteranno dal polo negativo della pila verso il polo positivo. Il segno meno sul polo negativo sta ad indicare che su quella polarità della pila c'è un eccesso, mentre sull'altra polarità c'è una carenza di elettroni. La lampadina quindi si accende quando il suo filamento è attraversato da una corrente elettrica che lo riscalda rendendolo incandescente e luminoso. Quando la lampadina è più luminosa vuol dire che la corrente è più intensa. L'intensità della corrente dipende dal tipo di pila che viene usata. La pila è un generatore di corrente elettrica e la sua capacità di generare corrente viene misurata attraverso una grandezza che si chiama tensione elettrica ed ha per unità di misura il volt. Sul collo della lampadina sono indicate la tensione che la deve alimentare e la corrente che in tal caso la attraversa.
