F05 - Tubo di Pitot

Studio della velocità di un fluido.

Procedimento

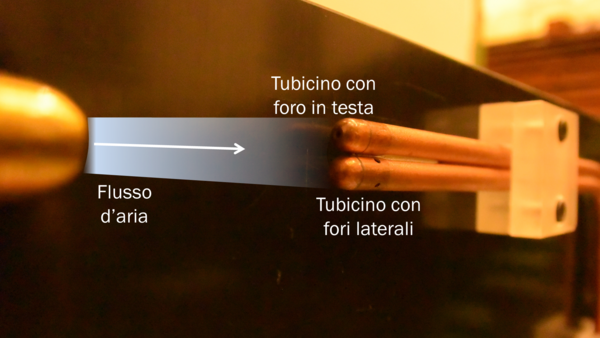

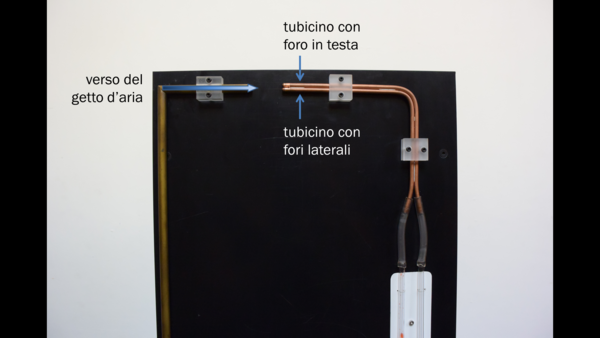

Si utilizza un tubo di Pitot composto da due tubicini adiacenti, uno aperto e l’altro chiuso all’estremità ma con forellini laterali. Un flusso d’aria compressa viene emesso verso le estremità del tubo di Pitot e viene misurata la differenza di pressione nei due tubi tramite un manometro a U.

Osservazioni

Si osserva una pressione maggiore nel tubicino con forellini laterali, in cui la velocità dell’aria è tangente al tubo. La differenza di pressione nei due tubi è proporzionale al quadrato della velocità dell’aria. Uno strumento di questo tipo viene utilizzato per misurare la velocità degli aerei.

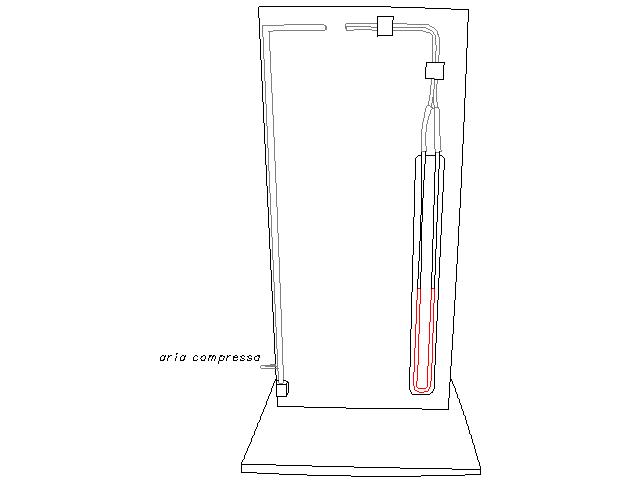

Schema Allestimento

schema

Immagini

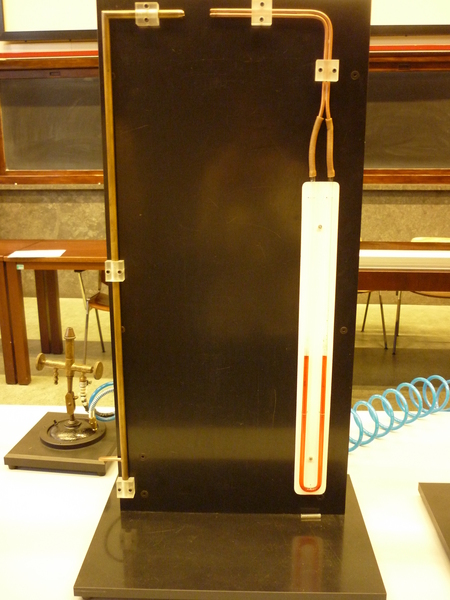

foto schema strumentazione foto1
