F02 - Tubo di Venturi

Osservazione dell’andamento della pressione all’interno di un tubo a sezione variabile.

Procedimento

Si collega a un compressore un tubo orizzontale trasparente che presenta una strozzatura centrale (tubo di Venturi). Un manometro a U misura la differenza di pressione tra un punto in cui la sezione è più stretta e un punto dove è più larga. L’aria viene fatta entrare prima da una estremità del tubo e poi dall’altra e si osserva il manometro.

Osservazioni

Quando l'aria viene immessa nel tubo, si osserva una pressione minore in corrispondenza della sezione del tubo più stretta e tale valore è indipendente dall’estremità da cui viene immessa l’aria. Nella zona in cui il diametro del tubo è minore, l’aria scorre infatti con maggiore velocità, il che comporta una pressione minore in accordo con l’equazione di Bernoulli.

Schema Allestimento

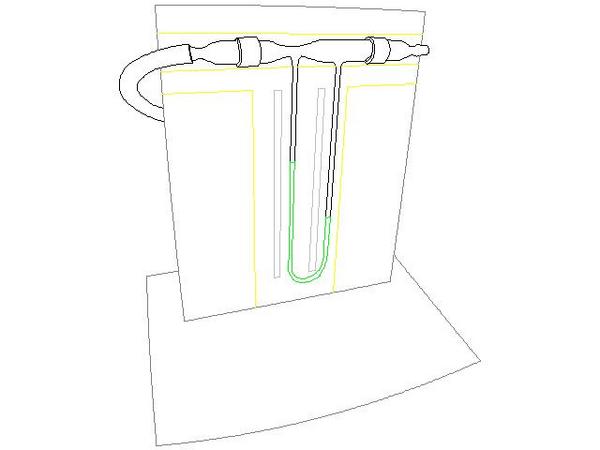

schema

Immagini

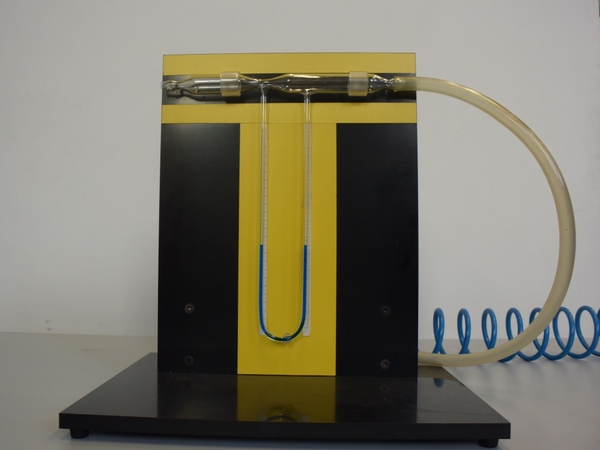

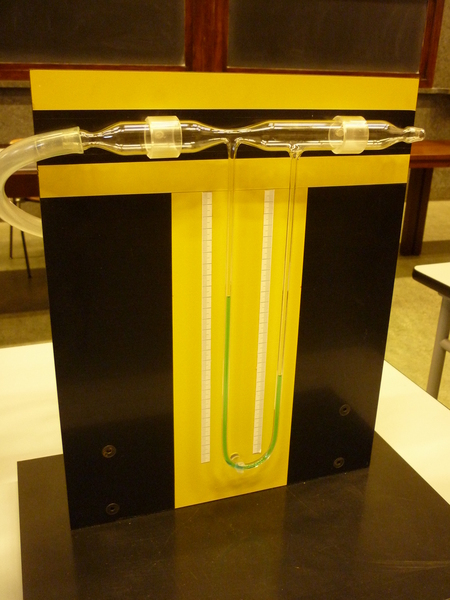

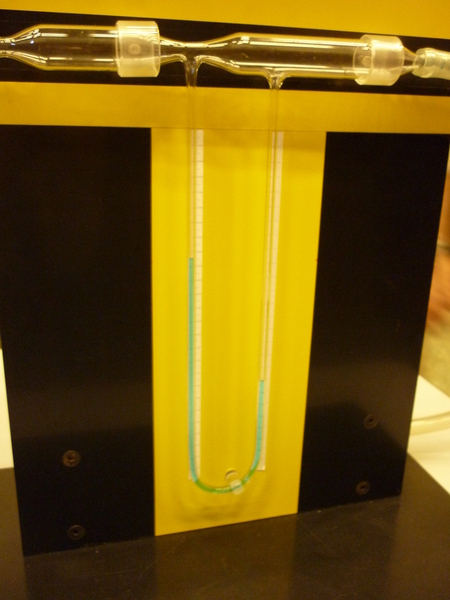

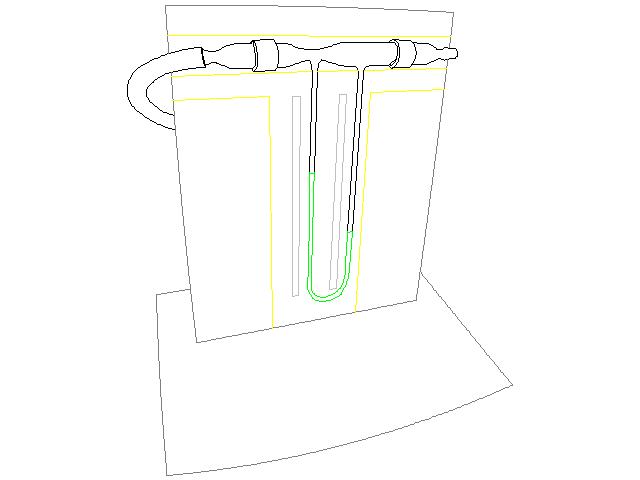

foto 2 foto 3 schema foto1
