F01 - Legge di Stevino

Osservazione dell’andamento della pressione in un liquido in condizioni statiche.

Procedimento

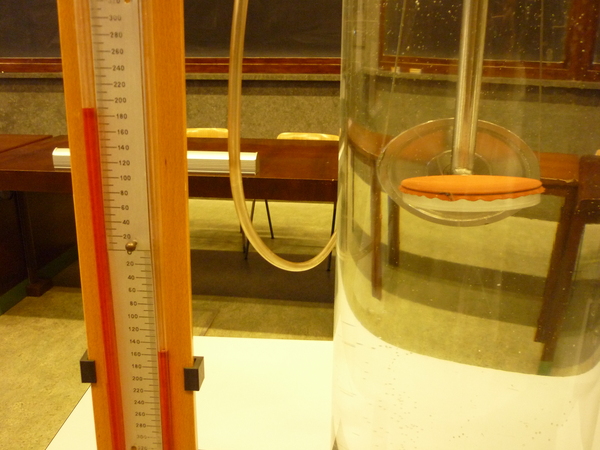

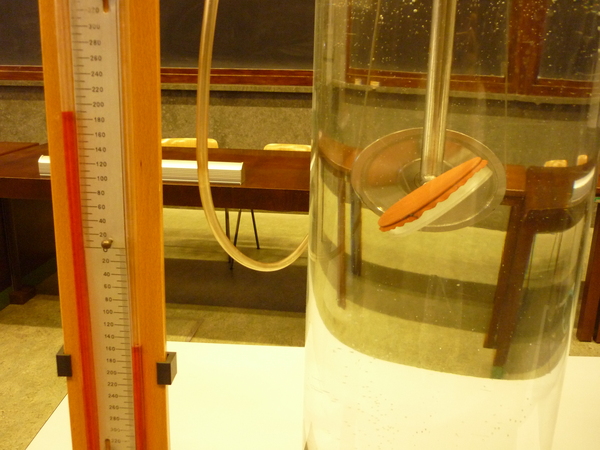

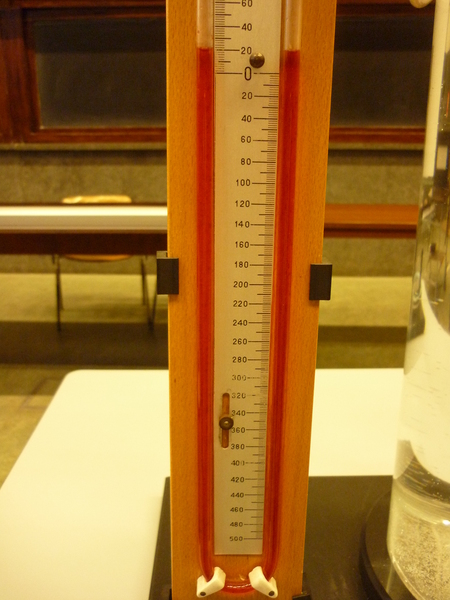

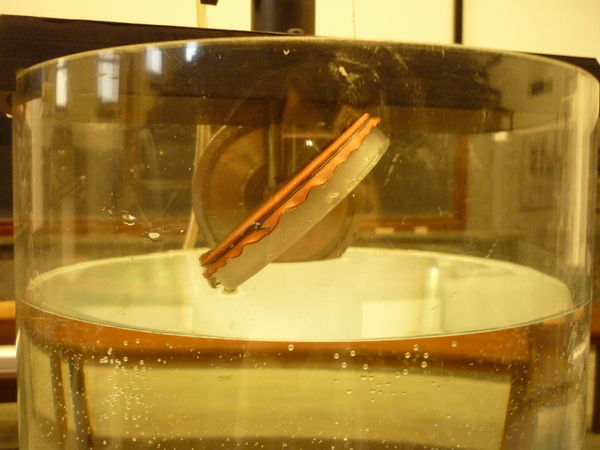

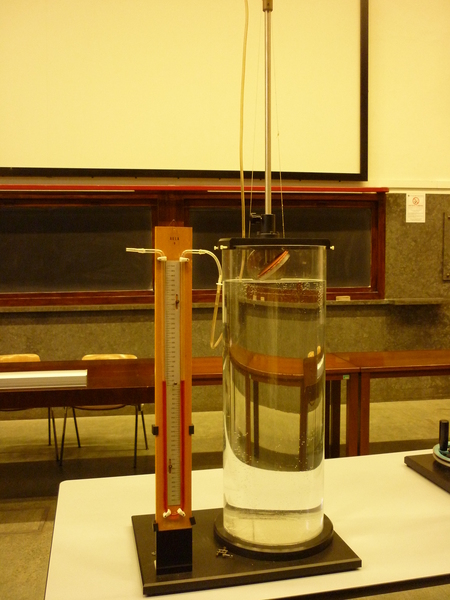

Un tubo a U, che funge da manometro, è collegato mediante un tubicino a una scatola cilindrica cava chiusa da una parte con una membrana. La scatola viene inserita in un recipiente di plexiglas pieno d’acqua e viene lasciata scendere lentamente fino al fondo. Si leggono i valori segnati dal manometro per varie profondità, variando anche l’inclinazione della membrana.

Osservazioni

Si osserva che il valore misurato dal manometro aumenta all’aumentare della profondità (legge di Stevino) e che tale valore è indipendente dall’orientamento della membrana.

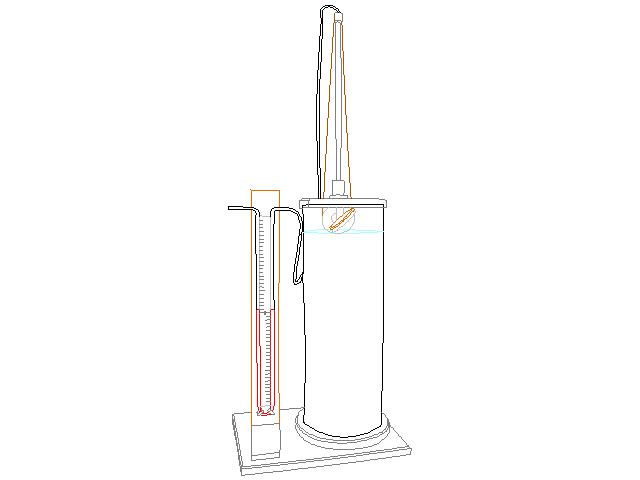

Schema Allestimento

schema

Immagini

foto foto 2 foto 3 foto 4 foto 5 schema
